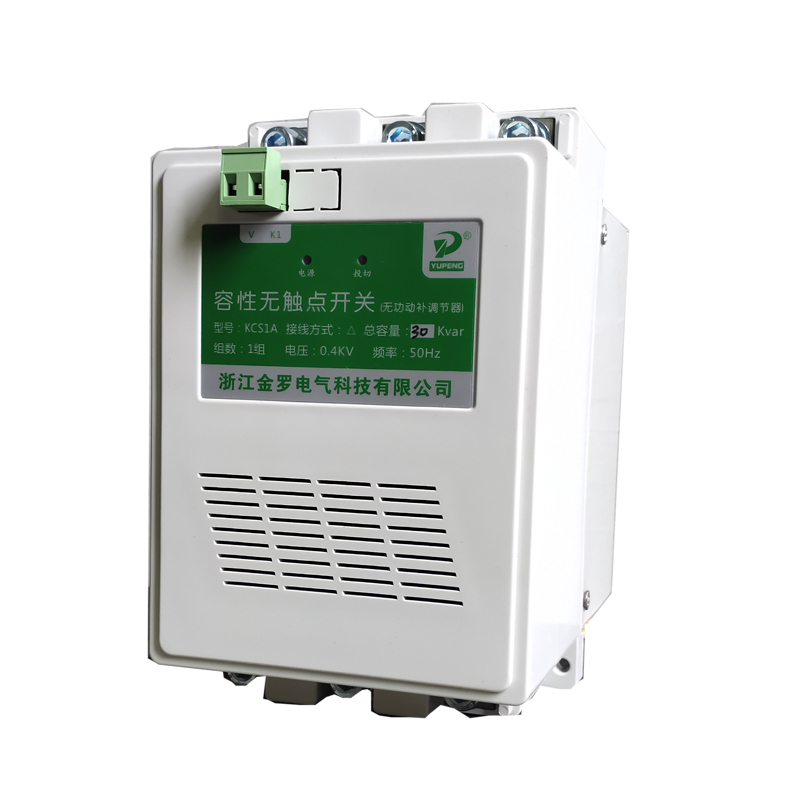

快速无触点开关
一、参数
1、 KCS系列快速无触点开关是电力电子产品，可使用此产品将电力电容器负荷连接到电网。该产品专用于需要安装开关装置和控制装置的场合，可实现纯电容或串抗（最大到14%）分步补偿系统的快速投切。不仅可以实现对称三相电流的补偿，也可以对电网进行单相电流分布补偿。
2、 技术参数
控制电路：
-控制输入：DC8-16V
负载电路：
-供电电压：Un 400V 50Hz/60Hz
-负载容量：三相60Kvar
单相15Kvar
-功耗：近似2W/A
适用范围：
-额定电压：Un±10%
-谐波电压：THDmax.5%
一次响应速度<20mS
连续响应速度<40mS
电气安全：
-保护等级Ⅰ
-距离EN61010:2001污染等级Ⅱ CAT Ⅲ
-防护等级IP10
环境条件：
-运行温度-20℃----+70℃
安装：
-安装位置 垂直或水平
-散热距离 距离通风口最少50mm，距离散热装置最少150mm

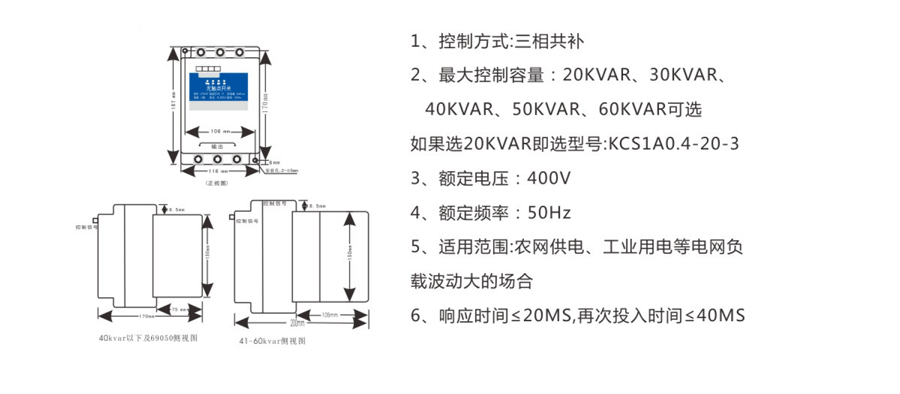

尺寸：A:116mm*187mm*170mm(H*W*D) B:116mm*187mm*170mm(H*W*D)
重量：共补50以下近似2500g，分补15*3以下近似3000g，60KVAR近似3500g。
二、安全事项
由于设计为风散散热，必须保证空气进入口的畅通，不能覆盖散热器出口。必须注意附近元件的距离。对于额定负荷，新鲜空气与排出空气温度差会增加40℃.像电缆管道这样的温度敏感部件必须用套管保护起来。
必须在串联断路器设备的条件下工作。
不能作为独立器件工作，必须在某个补偿单元里使用。
必须满足使用条件的场合应用。
甚至当 按照规定条件使用时，也不能避免 故障。在这种情况下负载电路的电压和电流会受到影响。故障情形下，可能会发生下面的情况：电流中断，半波运行或持续能量流失。因此，在项目设计阶段，要保证保护设备或负载的正确性。
操作或接线错误会导致设备或负载的损坏。必须用带有绝缘保护的电缆接头连接。
此设备的安装、维护和服务等工作必须由熟练的电工来操作完成。
当 快速容性无触点开关连接到供电系统时，容性负载（电容）将充电到电网峰值。这意味甚至开关断开时，负载仍是带电的，依然连接在电网上。因此，当安装和维护工作进行时，在任何情况下，都必须从电网断开。否则有生命危险！
从电网断开后，容性负载中仍有残余电压。在安装和维护工作前，必须检查电容器是否带电。必须考虑电容器的放电时间。
在串联电抗器时要充分考虑电网的复杂性，特别是针对固定次数的谐波信号进行消谐时，有可能会放大其他次数的谐波信号，建议使用带谐波保护功能的无功补偿控制器，否则会由于电荷传导的影响而损坏本开关。
三、应用
特别适合应用在频率和无功快速变化的负荷。与传统技术相比， 的优点是：
-投切速度快 -投切时对系统的污染小
-投切时没有磨损部件 -使用寿命长，操作频率不受限
应用领域：
-起重机设备 -提升机
-焊接设备 -制模
-风力轮机
可以与无功补偿控制器，可编程控制器，计算机系统和过程控制单元配合工作。
四、安装
可以水平或垂直安装。由于强制散热，所产生的暖空气几乎从一个方向排出。在最大负荷下，预计有最大40K温升。如果系统中有温度感部件必须用套管保护起来。
风散侧：>50mm
散热出口：>150 mm
如果垂直安装，必须保证热空气从上面排出。注意：垂直安装时，应防止异物掉入散热器中而导致风机损坏，所以在安装时须用防护板之类的物品将散热器罩住，在测试和运行前再将防护板撤除。
五、接线
用带绝缘层电缆接头与负载电路连接时，终端接头必须拧紧，电缆接头必须与导电盘完全垂直。当放置接线时，应该保证接线不会因为散热器而温升。必须设计熔断器来保护半导体器件，根据所连接的容性负载来设计熔断器大小，对于带电抗器保护的补偿设备，无触点开关必须在电感和电容前面
N：变压器中性线（零线）(最新款控制信号N线已取消)
C1：共补型为三相触发端；分补型为L1相触发端（低电平有效）
C2：分补型L2相触发端（低电平有效）
C3：分补型L3相触发端（低电平有效）
V：控制信号公共端
六、声明
我们声明此产品（见产品类型）满足指导规则JB_T_10695-2007《低压无功功率动态补偿装置》，并遵循下面标准和相关文件：
GB191-90 包装储存图示标志
GB3797-2005 电控设备 第二部分 装有电子器件的电控设备
GB4208-93 外壳防护等级（IP代码） (eqvIEC529:1989)
GB4588.2-84 有金属化孔的单、双面印制版技术条件
(neq IEC326-5:1980)
GB 6388-86 运输包装收发货标志
GB7251.1-2005 低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备（idt IEC439-1:1992）
GB/T15576-2008 低压成套无功补偿装置
JB/T9663-1999 低压无功功率自动补偿控制器
GB/T2900.18-2008 电工术语低压电器
GB/T29312-2012 低压无功功率补偿投切装置
七、维护
本产品在使用过程中，应根据现场环境进行定期检查，清除灰尘或污垢，线路是否有
缺相现象，如若使用过程中一年内出现制造质量问题，不包括其他器件故障引起对本产品
的损坏，用户应将调节器送回本公司进行维修。用户私自打开盖板进行维修后我厂概不负责。
|
产品名称 |
型号 |
工作
方式 |
电压 |
安装孔 |
最大控制容量 |
|
备注 |
|
无触点开关 |
0.4-10-3 |
共补 |
400V |
106*175 |
10 KVAR |
|
20ms |
|
无触点开关 |
0.4-20-3 |
共补 |
400V |
106*175 |
20 KVAR |
|
20ms |
|
无触点开关 |
0.4-30-3 |
共补 |
400V |
106*175 |
30 KVAR |
|
20ms |
|
无触点开关 |
0.4-40-3 |
共补 |
400V |
106*175 |
40 KVAR |
|
20ms |
|
无触点开关 |
0.4-50-3 |
共补 |
400V |
106*175 |
50 KVAR |
|
20ms |
|
无触点开关 |
0.4-60-3 |
共补 |
400V |
106*175 |
60 KVAR |
|
20ms |
|
无触点开关 |
0.25-5*3 |
分补 |
230V |
106*175 |
5 KVAR*3 |
|
20ms |
|
无触点开关 |
0.25-10*3 |
分补 |
230V |
106*175 |
10KVAR*3 |
|
20ms |
|
无触点开关 |
0.25-15*3 |
分补 |
230V |
106*175 |
15 KVAR*3 |
|
20ms |
|
660v无触点开关 |
0.66-10-3 |
共补 |
660V |
106*175 |
10KVAR |
|
20ms |
|
660v无触点开关 |
0.66-20-3 |
共补 |
660V |
106*175 |
20KVAR |
|
|
660v无触点开关 |
0.66-30-3 |
共补 |
660V |
106*175 |
30KVAR |
|
|
660v无触点开关 |
0.66-40-3 |
共补 |
660V |
106*175 |
40KVAR |
|
|
660v无触点开关 |
0.66-50-3 |
共补 |
660V |
106*175 |
50 KVAR |
|
|
660v无触点开关 |
0.66-60-3 |
共补 |
660V |
106*175 |
60 KVAR |
|
